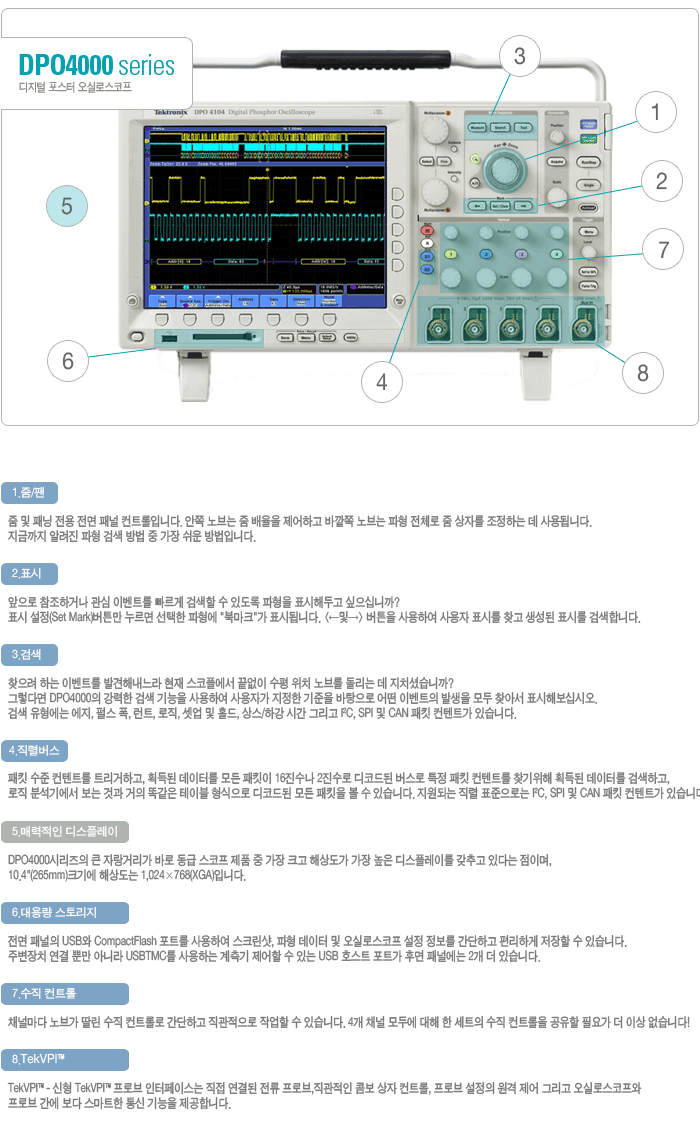

Tektronics - DPO4000 Serise
 FILE
  • 상세정보(Data Sheet) : 1._DPO4K_데이터시트.zip (300.6 KB)
  • MODEL : DPO4000

     FEATURES



    - DPO4000은1GHz, 500MHz, 350MHz 대역폭의 장비로서
    모든 채널에서 10메가 샘플 레코드 길이를 제공합니다.

    Wave Inspector 컨트로른 파형분석에 있어서 최고의
    효율성을 발휘하며, I²C ,SPI, CAN 직렬 트리거링
    및 분석이 가능합니다.

    10.4 " 컬러 디스플레이의 큰화면을 제공하며, 설치
    면적이 작고(5.4"),경량이며(5kg) 빠르고 쉬운 저장을
    위해 전면 패널에 USB 및 CompactFlash 장착이
    가능합니다.




    DPO4032 DPO4034 DPO4054 DPO4104
    채널 2 4 4 4
    대역폭 350MHz 350MHz 500MHz 1GHz
    계산된 상승시간 1ns 1ns 700ps 350ps
    각채널의 샘플링속도 2.5GS/s 2.5GS/s 2.5GS/s 5GS/s
    최대레코드길이 10M points ,전체 모델 해당
    수직 해상도 8bits, 전체 모델 해당
    최대 입력 전압 1M ? 250Vrms with peaks ≤±400V
    최대 입력 전압 50? 5Vrms with peaks ≤±20V
    DC 이득 정확도 ±1.5% with offset set to 0V
    대역 제한 20MHz or 250MHz
    입력 커플링  전 모델 AC, DC, GND
    입력 임피던스 1M? ±1%,  50? ±1%
    입력 감도M? 1mV/div to 10V/div
    입력 감도 50? 1mV/div to 1V/div
    오프셋 범위 1mV/div to 50mV/div ±1V
    50.5mV/div to 99.5mV/div ±0.5V
    100mV/div to 500mV/div ±10V
    505mV/div to 995mV/div ±5V
    1V/div to 5V/div ±100V
    5.05V/div to 10V/div ±50V
    채널간 절연 ≥100:1 at≤100MHz and ≥30:1 at >100MHz up to the rated bandwidth
    타임베이스 범위 1ns to 1,000s 400ps to 1,000s
    타임베이스 지연범위 -10 division to 50s
    채널간 시간차 보정 ± 100ns
    타임베이스 정확도 ± 5ppm over any ≥ 1ms interval
    디스플레이 10.4in. XGA 컬러디스플레이
