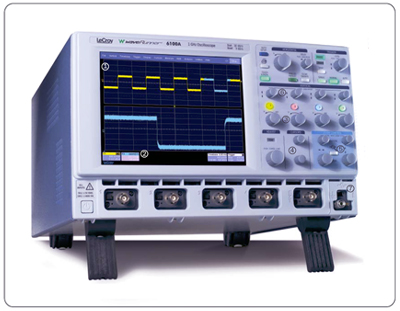

LeCroy - WaveRunner 6000A Series
 FILE
  • 상세정보(Data Sheet) : Waverunner600_DC_K.pdf (663.0 KB)

  • MODEL : WaveRunner 6000A Series

      * 기본메모리 : 채널당 2 Mpts.(총 8Mpts)

      * 쉬운 유저 인터페이스

      * 터치 스크린 기본 장착

      * 간편한 USB 포트 : 전면부에 한 개, 후면부에 4개

      * 500 MHz Passive Probe : PP007

      * 운영 체제 : Windows XP

      * 8.4"  SVGA(800*600) TFT-LCD 터치 스크린

      * X-Stream : 긴 메모리의 포착신호를 빠르게 포착 분석



    MODEL

    WaveRunner
    6200A

    WaveRunner
    6100A

    WaveRunner
    6051A

    WaveRunner
    6050A

    WaveRunner
    6030A

    BW

    2 GHz

    1 GHz

    500 MHz

    500 MHz

    350 MHz

    Risetime

    225ps

    400ps

    750ps

    750ps

    1ns

    Channels

    4

    4

    SR: All channels

    5 GS/s

    5 GS/s

    5 GS/s

    5 GS/s

    2.5 GS/s

    SR: Interleave

    10 GS/s

    10 GS/s

    5 GS/s

    Memory: Max

    Option 12 Mpt (24 Mpt interleaved)

    Memory: All Ch

    2 Mpt (4 Mpt interleaved)



    프로세싱 속도가 10-100배 향상된 고속화된 특허기술

    르크로이가 제작한 High-speed front end은 가장 많은 신호(highest signal)를 집적시키고, high-speed,복잡한 신호를 완벽하게 수행.

    입력 임피던스 :  50 Ω 과 1  MΩ (DC/AC) 모두 지원

    라메터 데이터들은 Histicon에서 강력하게 분석할 수 있습니다?각각의 작은 histogram을 관측함으로써 각각의 파라메터 분포도를 시각적으로 나타냅니다. 사용자는 한번에 8개의 histocons 까지 통계처리로도 디스플레이 할 수 있으며, 실질적으로 타임프로세싱에 대한 penalty 는 없습니다. 관측을 좀 더 크게 보기를 원하십니까? Histicon 버튼 을 간단히 누르므로써 정상적인 크기의 히스토그램이 나타낼 것입니다.

    10.4 SVGA 터치 스크린으로 다른 스코프보다 20% 가량 더 큰 파형 디스플레이

    X-Stream

    SiGe
    Front End

    50Ohm/1MOhm
    Coupling

    10:1 Over
    Sampling

    Histicons

    Display

    Math +
    Measure

    Analog Persistence

    Smart Trigger



    Vertical System WaveRunner
    6030A
    WaveRunner
    6050A
    WaveRunner
    6051A
    WaveRunner
    6100A
    WaveRunner
    6200A
    Analog Bandwidth@50Ω(-3dB) 350 MHz
    500 MHz
    500 MHz
    1 GHz
    2 GHz
    Rise Time(Typical) 1 ns
    750 ps
    750 ps
    400 ps
    225 ps
    Input Channels 4
    4 2
    4
    4
    Bandwidth Limiters 20 MHz; 200 MHz
    Input Impedance 1MΩ//<20pF (10 MΩ // 9.5pF using PP007 probe)
    Input Coupling 50 Ω: DC, 1MΩ: AC, DC, GND
    Maximum Input Voltage 50 Ω: 5 Vrms, 1 MΩ: 250 V max (Peak AC: ≤ 10 kHz + DC)
    Channel-Channel Isolation >40dB @ <100MHz (>30dB @ full bandwidth)
    Vertical Resolution 8 bits; up to 11 with enhanced resolution (ERES)
    Sensitivity 50 Ω: 2 mV/div ? 1 V/div fully variable; 1 MΩ: 2 mV ? 10 V/div fully variable
    DC Gain Accuracy ±1.0% of full scale (typical)
    Offset Range 50 Ω : ±400 mV @ 2-4.99 mV/div
               ±1 V @ 5-100 mV/div
               ± 10 V @ 102 mV/div - 1V/div
    1 MΩ : ±500 mV @ 2-4.99 mV/div
                 ± 1 V @ 5-100 mV/div
                 ± 10 V @ 102 mV/div - 1V/div
                 ± 100 V @ 1.02V/div - 10V/div

    Timebase System
    Timebases Internal timebase common to all input channels; an external clock may be applied at the auxiliary input
    Dime/Division Range 20 ps/div - 1000 s/div
    Math & Zoom Traces 4 independent zoom and 4 math/zoom traces standard
    Clock Accuracy ≤ 5 ppm @ 25° C (≤ 10ppm @ 5-40° C)
    Time Interval Accuracy Clock Accuracy + Jitter Noise Floor
    Sample Rate &Delay time Accuracy Equal to Clock Accuracy
    Trigger &I Interpolator Jitter ≤ 4 ps rms (typical WaveRunner 6100)
    Channel-Channel Deskew Range ±4.5 ns
    External Clock  DC to 1 GHz; 50 Ω BNC input
    Roll Mode  Switches Automatically at t/div > 0.5 s/div or sample rate < 20 KS/sec

    Acquisition System
    Single-Shot Sample Rate/Ch 2.5 GS/s 5 GS/s 5 GS/s 5 GS/s 5 GS/s
    2 Channel Max 5 GS/s n/a n/a 10 GS/s 10 GS/s
    Random Interlaeved sampling(RIS) 200 GS/s
    Maximum Trigger Rate 125,000 waveforms/second
    Sequence Time stamp Resolution 1 ns
    Minimum time Between Sequential Segments 8 μs
    ACQUISITION MEMORY OPTIONS Max. Acquisition Points (4ch/2ch, 2ch/1ch in 6051) Segments (Sequence Mode)
             Standard   2M/4M 500
             M - Memory Option   4M/8M 1000
             L - Memory Option   8M/16M 5000
             VL - Memory Option   12M/24M 10000

    Acquisition Processing
    Time Resolution 200 ps (5 GS/s) [100 ps (10 GS/s)]
    Averaging Summed 방식 : 1,000,000 스윕. Continuous 방식1,000,000 스윕.
    Enhanced Resolution(ERES) 최소 8.5 비트, 최대 11비트까지 수직 축 해상도 향상
    Envelope (Extrema) Envelope, floor, roof for up to 1 million sweeps
    Interpolation Linear,sinx/x

    Triggering System
    Trigger Modes Normal, Auto, Single, Stop
    Sources Any input channel, External, Ext/10, or Line; slope and level unique to each source
    Coupling mode DC50 Ω, GND, DC1MΩ, AC1MΩ
    Pre-trigger delay 0?100% of memory size (adjustable in 1% increments, or 100 ns)
    Post-trigger delay 0 - 10,000 divisions
    Hold-off by time or events 2 ns to 20 s or 1 to 99,999,999 events
    Internal trigger range ±5 div from center (typical)
    Max trigger frequency 2 divisions at >750 MHz with Edge Trigger; 1 div at 750 MHz
    750 MHz max with SMART Trigger @ ≥10 mV (subject to bandwidth limit of oscilloscope
    Trigger Level DC Accuracy ±4% full scale ±2mV (typical)
    External trigger range EXT/10 ±4V; EXT ±400mV

    Basic Triggers
    Edge/Slope/Line Triggers when signal meets slope (positive or negative) and level condition

    Smart Triggers
    State or Edge Qualified 어떤 소스 입력 이후에 다른 파형의 state 또는 edge 상태에 따른 트리거. 두 소스 신호 사이의 간격을 시간과 이벤트로 지정 가능.
    Dropout 특정한 시간 이후에 신호의 드롭이 생길 경우에 트리거, 시간 설정은 2 ns에서 20 s까지 가능.
    Pattern 5가지 입력(4채널과 외부 트리거 입력)에 의한 논리 연산(AND, NAND, OR, NOR).각 소스별 HIGH, LOW, DON'T CARE 상태 지정 가능

    Smart Triggers with Exclusion Technology
    Glitch and Pulse Width 600 ps에서 20 s에 해당하는 글리치와 같은 희귀 현상을 트리거
    Single or Pattern Interval 2 ns에서 20 s에 해당하는 주기와 같은 희귀 현상을 트리거
    Timeout (State/Edge Qualified) Triggers on any source if a given state (or transition edge) has occurred on another source.
    Delay between sources is 2 ns to 20 s, or 1 to 99,999,999 events.
    Exclusion Triggering Trigger on intermittent faults by specifying the normal width or period.

    Automatic Setup
    Auto Setup 타임베이스, 트리거, 센서티비티를 자동 설정하여 반복 신호를 넓은 레인지로 디스플레이.
    Vertical Find Scale 수직 센서티비티와 선택한 채널의 오프셋을 자동 설정하여 파형을 최고의 다이나믹 레인지로 디스플레이

    Probes
    Probes PP007 기본제공(/ch)
    다양한 수동 프로브 및 능동 프로브가 선택 가능
    Probe System: Probus 호환 가능한 여러 프로브들을 자동 감지, 지원
    Scale Factors 프로브에 따라서 자동/수동 작동 가능.

    Zoom Expansion Traces
      Display up to 4 Zoom and 4 Math/Zoom traces;

    CPU
    Processor Intel Celeron 2.0 GHz or better.
    Processing Memory 256 MB on Std & M option; 512 MB with L option & VL option
    Operating System Microsoft Windows XP Professional


    Auxiliary Input
    Signal Types Selected from External Trigger or External Clock input on front panel



    General
    Auto Calibration Ensures specified DC and timing accuracy is maintained for 1 year minimum
    Power 100-240 Vrms (±10%) at 50/60; 100-120 Vrms (±10%) at 400 Hz Automatic AC Voltage Selection Installation Category: 300V CAT II; Max. Power Consumption: 425 VA/425 W

    Environmental
    Temperature (Operating) +5 C to +40 C including floppy disk and CD-ROM drives
    Temperature (Non-Operating) -20 C to +60 C
    Humidity (Operating) 5% to 80% relative humidity (non-condensing) up to +30 C. Upper limit derates to 25% relative humidity (non-condensing) at +40 C
    Humidity (Non-Operating) 5% to 95% relative humidity (non-condensing) as tested per MIL-PRF-28800F
    Altitude (Operating) up to 10,000 ft (3048 m) at or below + 25C
    Altitude (Non-Operating) up to 40,000 ft (12,192 m)
    Random Vibration (Operating) 0.31 g rms 5 Hz to 500 Hz, 15 minutes in each of three orthogonal axes
    Random Vibration (Non-Operating) 2.4g rms 5 Hz to 500 Hz, 15 minutes in each of three orthogonal axes
    Functional Shock 20 g peak, half sine, 11 ms pulse, 3 shocks (positive and negative) in each of three orthogonal axes, 18 shocks total

    Physical Dimensions
    Dimensions (HWD) 211mm x 355mm x 363mm (excluding feet) 8.3” x 13.8” x 14.3”264 mm x 397 mm x 491 mm; 10.4" x 15.6" x 19.3"(지지대를 포함한높이)
    Weight 10 kg (22 lb), excluding printer
    Shipping Weight less than 13.6 kg (30 lb)

    Calibrations
      CE Approved, UL and cUL listed; conforms to EN 61326-1, EN 61010-1, UL 3111-1, and CSA C22.2 No. 1010.1Warranty and Service

    Warranty and Service
      3 년 보증기한 ; 매년 장비 보정 권장.
      보증기한 연장, 업그레이드, 보정 서비스는 선택 가능.
