LeCroy - Serial Data Analyzers
 FILE
  • 상세정보(Data Sheet) : SDAXXXA_DS_E.pdf (265.6 KB)

  • MODEL : Serial Data Analyzers



    * 특 징 *

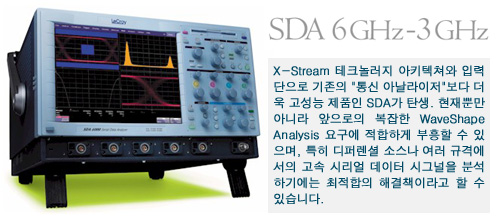

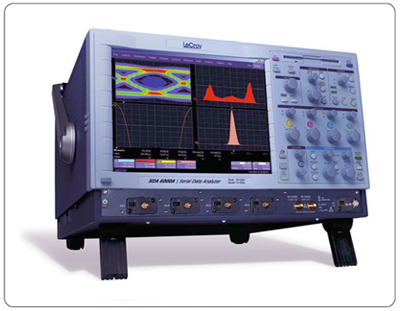

    SDA는 광 또는 전기 시리얼 데이터 신호를 물리층 특성을 검사하는데 중점을 둔 최초의 테스트시스템입니다.

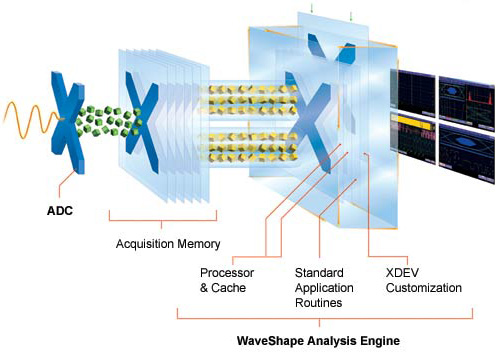

    업계 최초로 고성능 입력단에 LeCroy의 X-Stream 테크놀러지를 겹합시켜 강력한 분석 시스템의 기반을 이루어 Pass/Fail테스트 뿐만 아니라 누설비트까지 추적할 수도 있습니다.

    20GS/s 최고 샘플링 속도,6GHz입력 주파수 대역, 1ps지터 노이즈 프로어, 긴 포착 메모리(최고 96Mpts)로 SDA는 누구도 시도하니 않았던 분석으로 화이버 채널,기가비트,이더넷, 인피니밴다,IEEE 1394의 거의 모든 항목을 테스트하고 분석할 수 있습니다.






    Ordering Information


    SDA 6000 Product Code
    6 GHz, 20 GS/s 4 Ch ,
     8 Mpts/2Ch; 4 Mpt/Ch Standard
    SDA 6020
    SDA 6000 Product Code
    6 GHz, 20 GS/s 2 Ch (10 GS/s, 4 Ch), 8 Mpts/2Ch; 4 Mpt/Ch Standard SDA 6000
    SDA 5000 Product Code
    5 GHz, 20 GS/s 2 Ch (10 GS/s, 4 Ch), 8 Mpts/2Ch; 4 Mpt/Ch Standard SDA 5000
    SDA 3000 Product Code
    3 GHz, 20 GS/s 2 Ch (10 GS/s, 4 Ch), 8 Mpts/2Ch; 4 Mpt/Ch Standard SDA 3000
    Included with Standard SDA Configurations:
    ProLink Adapters (4 SMA; 2 BNC) / (SDA 3000: 5 BNC)
    Operator’s Manual; CD-ROM with OM / RCM, Utility Software and Recovery Software
    Remote Control Manual
    Floppy Disk Drive
    CD-ROM Drive
    Optical 3 button Wheel Mouse-USB
    Standard Ports; 10/100BaseT Ethernet, Parallel, SVGA Video Output, USB
    Protective Front Cover
    Standard Commercial Calibration and Performance Certificate
    2 Year Warranty
    Memory Options
    16 Mpts/2 Ch, 8 Mpts/ch -L
    32 Mpts/2 Ch, 16 Mpts/ch -VL
    48 Mpts/2 Ch, 24 Mpts/ch -XL
    96 Mpts/2 Ch, 48 Mpts/ch -XXL
    Software asdfaasdf
    Advanced Serial Data Analysis Package:
    1. Mask test with violation location
    2. BER with error map
    ASDA
    Advanced Customization Package XDEV
    Digital Filter Package DFP2
    Selected Accessories
    ProLink Adapter SMA: 1 each LPA-SMA
    ProLink Adapter SMA: kit of 4 LPA-SMA-Kit
    ProLink Adapter BNC: 1 each LPA-BNC
    ProLink Adapter BNC: kit of 4 LPA-BNC-Kit
    Keyboard KYBD-1
    3.5 GHz Active Voltage Probe HFP3500
    7.5 GHz Low Capacitance Passive Probe PP066
    1.0 GHz Differential Probe AP034
    Removable Hard Drive Package (including USB CD-ROM) WM-RHD
    Additional Removable Hard Drive WM-RHD-02
    Internal Printer WM-GP02
    1 M? Adapter AP-1M
    Norton Anti-Virus WM-AV
    Oscilloscope Cart OC1021
    Oscilloscope Cart with additional shelf and drawer OC1024
    Rack mount Kit - 25” Slide RMA-25
    Rack mount Kit - 30” Slide RMA-30
    Soft Carrying Case WMSCC
    Hard Shell Transit Case WMTC1
    O/E Converter 700-870nm OE425
    O/E Converter 950-1630nm OE455
    Warranty and Calibration
    A variety of extended warranty, certification, and calibration services are available. Contact LeCroy Sales and Service for details




    Customization

    LeCroy는 SDA를 고속 COM베이스 상에 Windows 2000 OS를 완벽하게 조합한 구조로 탄생시켰습니다. SDA는 무려 400여개가 넘는 COM객체로 이루어져 있으므로 여타 장비의 단순한 측정 방법과는 차원이 다른 커스터마이제이션의 수준에 이를 수 있습니다.





    독특한 커스터마이제이션 기능으로 엔지니어는 자주 사용하는 프로그램 랭귀지-비주얼 베이직, 매트랩, 매쓰캐드, 엑셀 등-로 스크립트를 작성할 수 있게 되었습니다. 일단 작성한 스크립트는 사용자 별도의 프로그램을 추가하거나 장비와 프로그램 간에 리모트 셋업 또는 새로운 기준 클럭을 만들거나 장비에서 프로그램으로 데이터를 전송하는 여타의 조치를 취하지않더라도 SDA 내부에서 서로 완벽하게 물려 있는 톱니바퀴처럼 탑재에 성공하게 됩니다.


    SDA 내부에 일단 작성된 측정/연산 기능이 탑재가 되면 나머지 수정 사항은 간단하게 "자르고 붙이기"로 해결할 수 있습니다. 이렇게 손쉬운 수정으로 전처없는 측정/연산 기능으로 시리얼 데이터 분석을 여러분의 입맛에 맞도록 할 수가 있게 되었습니다. 새로운 프로토콜 기술 표준이나 특허 프로젝트 작업 등의 경우 SDA는 그 수행 능력을 십분 발휘하게 될 것입니다.



    Probing Solutions

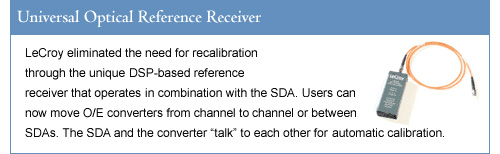

    유니버설 레퍼런스 리시버 기능의 O/E 컨버터

    SDA는 OE425나 OE455의 O/E컨버터를 사용하면 광신호 측정이 가능합니다. OE425와 OE455의 광대역은 4.5GHz이고 멀티모드 지원이 가능하며, 파장은 각각 700-870nm와 950-1630nm범위에서 작동 가능합니다. 이 프로브의 특징은 독특한 DSP베이스의 레퍼런스 리시버로 SDA와 함께 동작하게 되어 있습니다. O/E과정에서의 주파수 응답 계수는 SDA에 의해 베셀-톰슨 로우 패스( Bessel-Thompson low-pass ) 응답의 4차수까지 정확하게 이용합니다.

    이 응답으로는 사용하고 있는 장비나 채널이 바뀌더라도 별도의 캘리브레이션이 필요없게 됩니다. 테스트하는 데이터 레이트를 입력시킴으로써 사용자가 필요한 대역을 필터링 할 수 있게 됩니다. 표준 규격과 임의 데이터 레이트 양자 모두 지원 가능합니다.



    광대역 프로브

    SDA와 함께 LeCroy는 또한 광대역 디퍼렌셜 프로브를 제공합니다. 커패시턴스가 극미한 PP066이나 HFP3500과 같은 액티브 프로브의 경우도 역시 높은 측정 신뢰도를 유지합니다.

    PP066은 7.5GHz 대역에 0.25pf의 커패시턴스로 임피던스를 500Ω이나 1000Ω 선택 가능합니다. 이러한 높은 대역과 아주 낮은 커패시턴스 성분과 더불어 전기 분야 또는 물리 분야에서도 프로빙하기가 편리하므로 측정 정확도가 아주 정밀합니다.

    여러 가지 종의 IC 핀을 프로빙하는 엔지니어의 경우는 HFP3500이 이상적입니다. "핸즈프리" 상태로 프로빙할 수 있게 하는 프로브 홀더, 여러 가징 종류의 프로브 팁들이 이 프로브의 특징입니다. HFP3500은 100kΩ의 높은 임피던스와 1pf의 낮은 커패시턴스를 보유하고 있습니다.
