P.C.B 제작 시스템 - SMT 솔더크림 인쇄기 ZelPrint LT-300

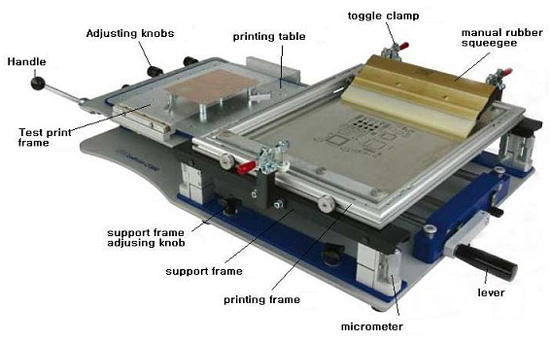

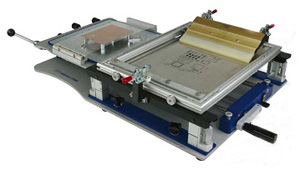

MODEL : SMT 솔더크림 인쇄기 ZelPrint LT-300

 FEATURES



ZelPrint LT-300은 매뉴얼 type의 단일 모델 최고의
     베스트 셀러입니다. LT-300은 인체 공학적인 설계를
     바탕으로 제작되어 초보자나 전문가들도 누구나 쉽게
     사용할 수 있습니다.


ZelPrint LT-300은 테스트 스크린 테이블을 장착하여 PCB와 스탠실 마스크의 얼라인먼트 시간을 획기적으로 감소하였으며 반복 작업시 정밀하고 안정된 프린팅 작업이 가능하여 작업 능력 향상 및 생산성을 극대화 하였습니다.
- 누구나 쉽게 사용할 수 있는 간편 조작
- Test Screen Print를 사용, 오조작 방지
- 0.3mm (Ultra-Fine-Pitch) Print 가능
- Screen Printing
- 양면 실장 프린팅
- 소형 경량화로 공간 활용 극대화


0.3mm(ultra-fine-pitch) 기판에 대응, PCB와 스텐실 마스크를 수평 이동 및 수직 이동으로, 인쇄시의 땜납 브릿지를 줄여 ultra-fine-pitch부품에 대응한 양호한 땜납 인쇄를 할 수 있습니다.


위치 맞춤이 간단
테스트 프린트 프레임에 먼저 인쇄하여 기판의 X,Y 위치·각도를 간단하게 조정할 수 있으며 Z 방향도 micrometer에 의한 조정으로 기판과 마스크의 위치 맞춤을 간단하게 실시할 수 있습니다.


만능 마스크 프레임
기존 스텐실 마스크는 프레임에 장착되어 별도로 보관에 필요한 장소가 필요했습니다. ZelPrint LT-300 은 만능 마스크 프레임이 장착되어 sheet 상태의 스텐실 마스크의 사용을 가능하게 했습니다. sheet 형태의 마스크는 만능 마스크 프레임에 몇 분만에 설치 인쇄할 수 있습니다.


양면 부품 실장 기판에 대응
자유롭게 배치할 수 있는 위치 결정 및 PCB 고정핀으로 단면 및 양면에 부품이 탑재된 PCB에 인쇄가 가능합니다.



 프레임 크기

 Width up to 430 mm

 최대 인쇄영역

 300 ?300 mm

 솔더크림 인쇄방식

 Manual

 정렬방식

 -

 최대 PCB 두께

 5 mm

 스퀴지

 Rubber (Option metal)

 정확도

 ?.025 mm

 스퀴지 입정밀도

 ?.04 mm

 양면 인쇄 높이

 Max height of components 15 mm

 크기 (W/H/D)

 740 ?180 ?530 mm

 무게

 30kg

 환경

 Temperature: 20~35℃ / Humidity: 30~95%
